IDEA中安装activiti工具
打开IDEA中File列表下的Settings

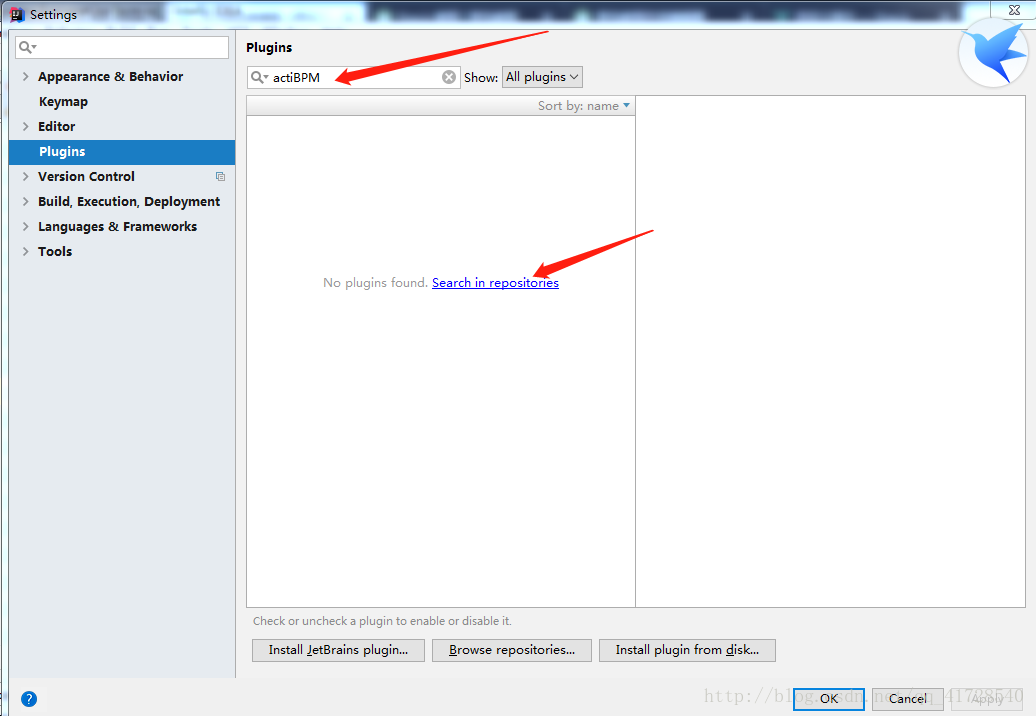

输入actiBPM，然后点击下面的Search…搜索

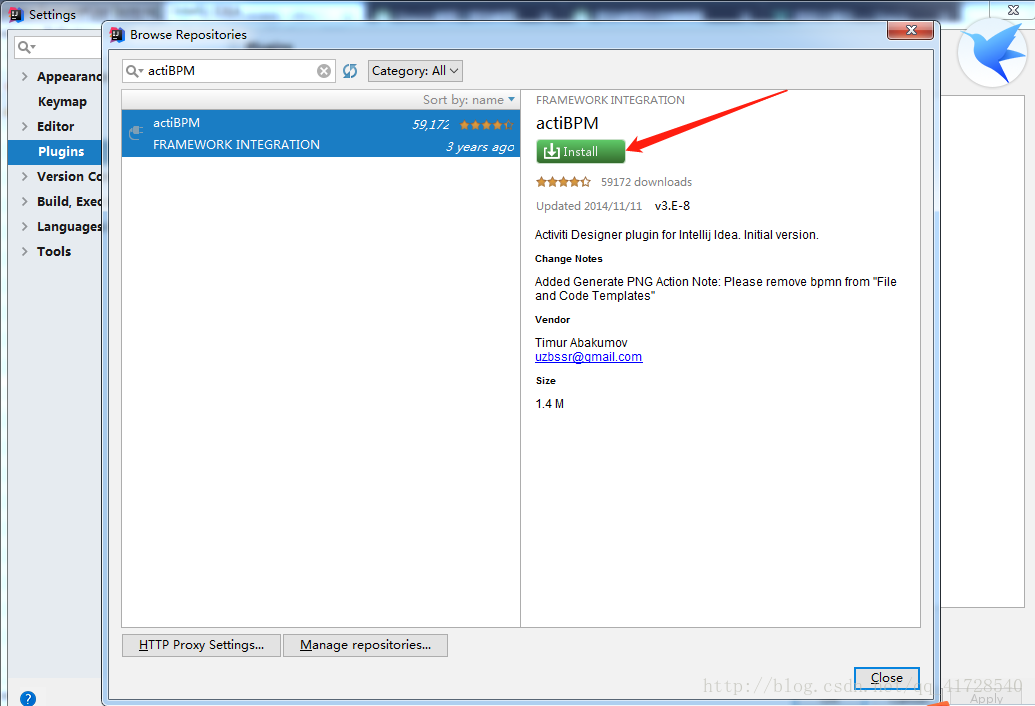

点击Install 下载
下载结束后应用保存，然后重启IDEA
创建流程文件

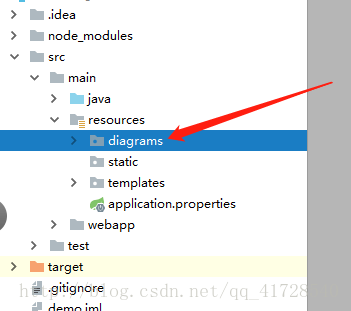

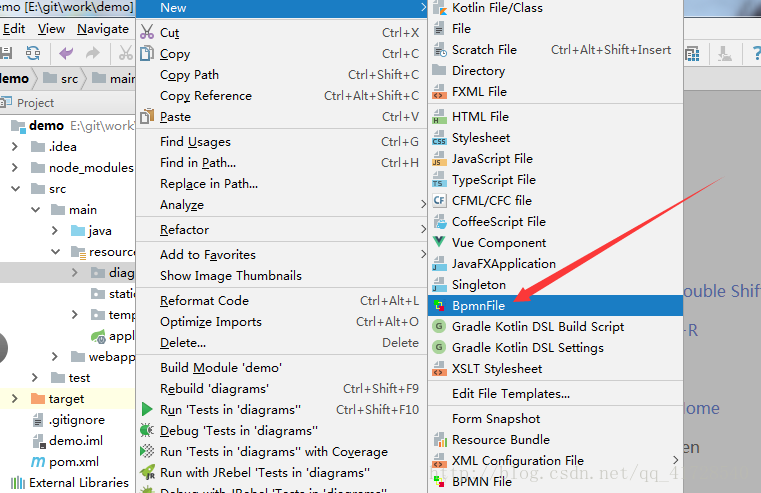

右键new，点击BpmnFeil,然后取个名

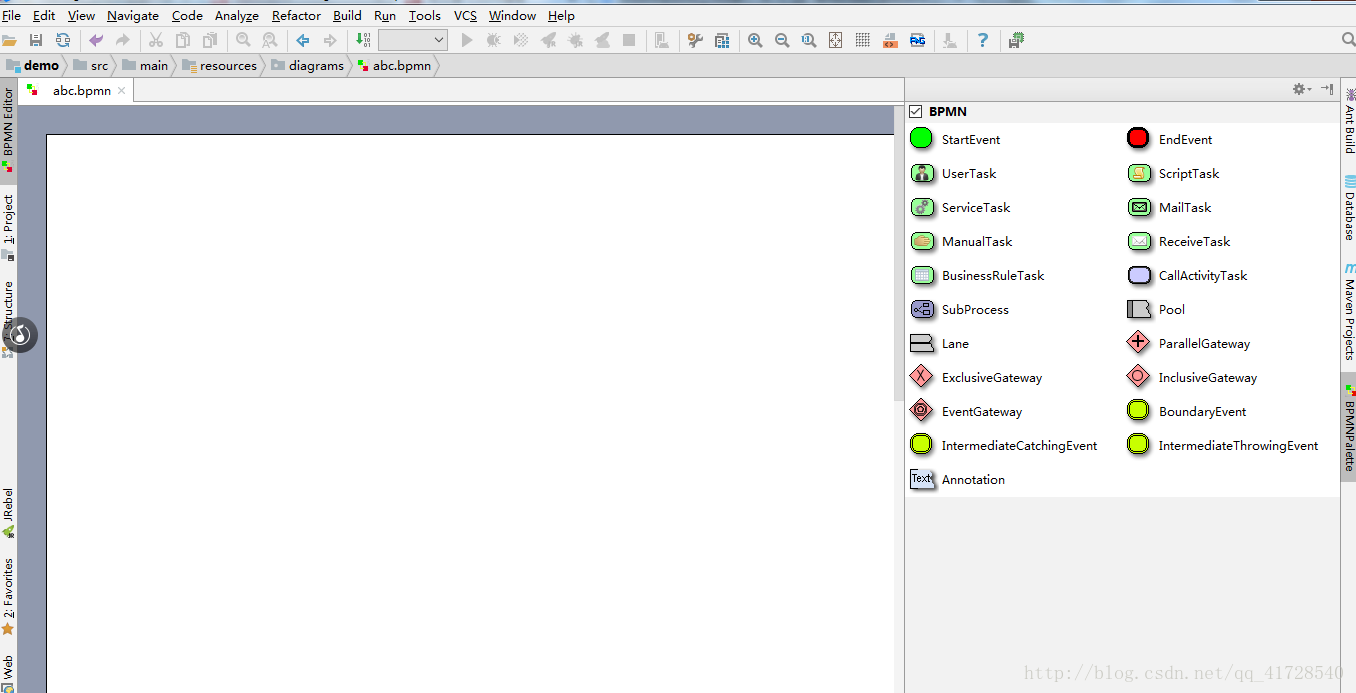

会出现界面

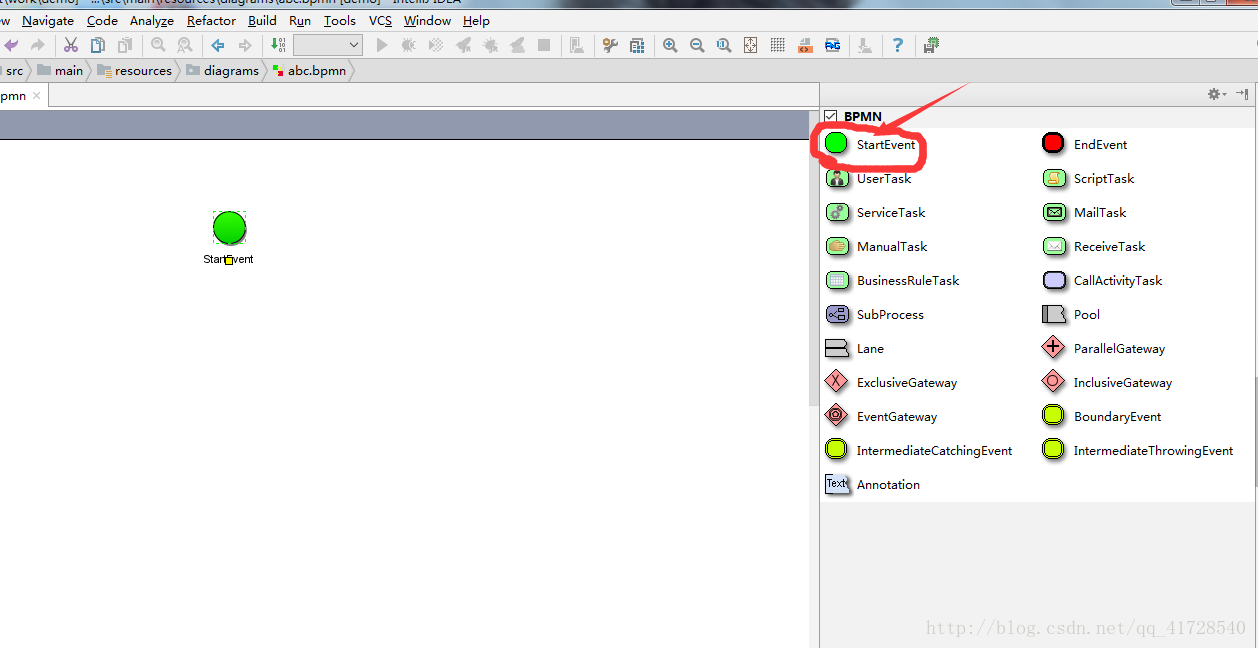

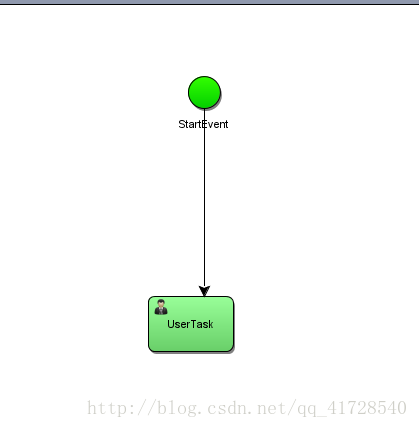

鼠标左键拖拽StartEvent到界面上，同样再弄几个其他图标
鼠标放到图标中心会变成黑白扇形，拖拽连线到另一个图标进行画图

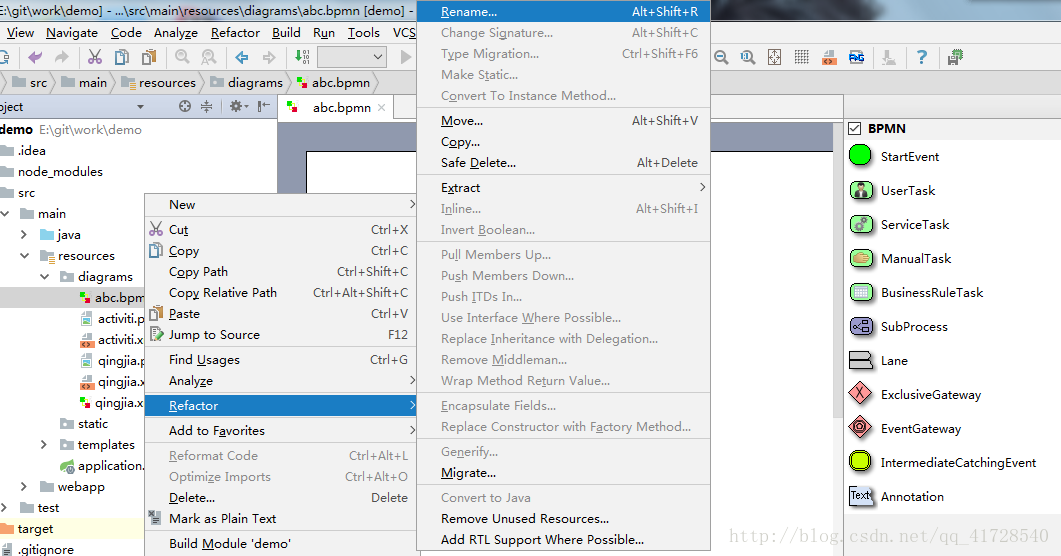

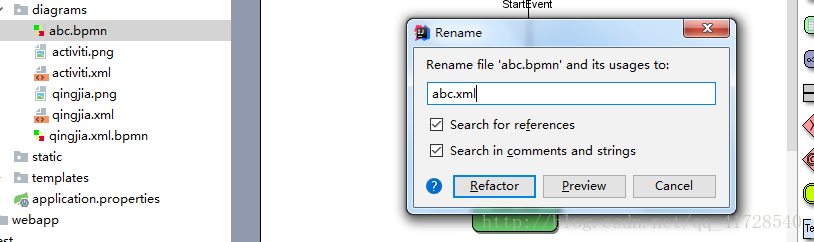

右键进行改名，把后缀改为.xml结尾

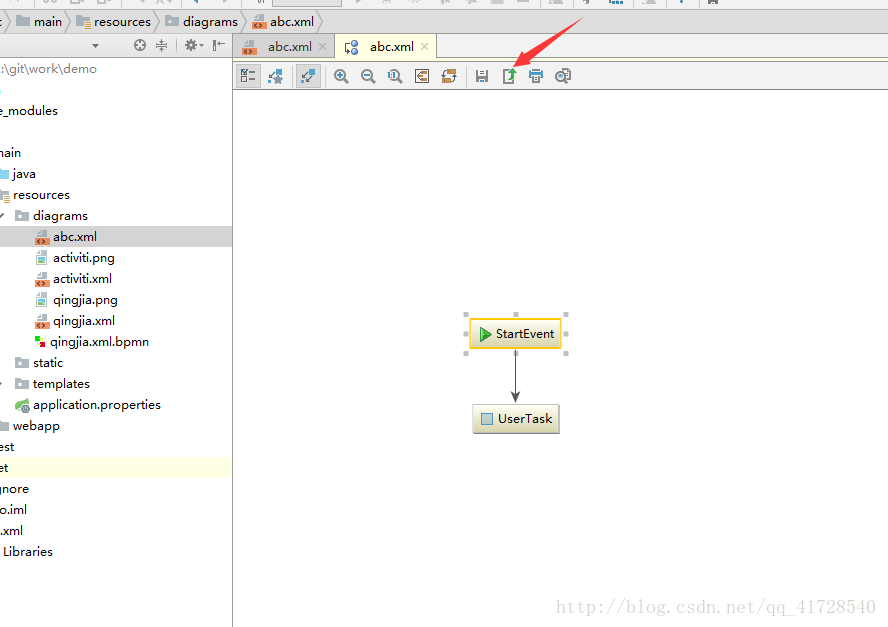

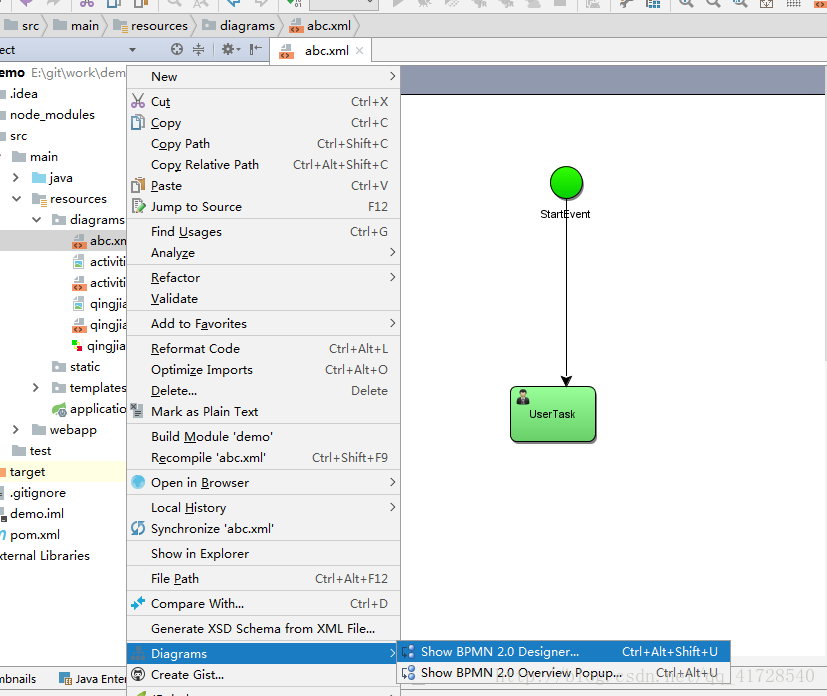

出现这个界面点击箭头指的图标

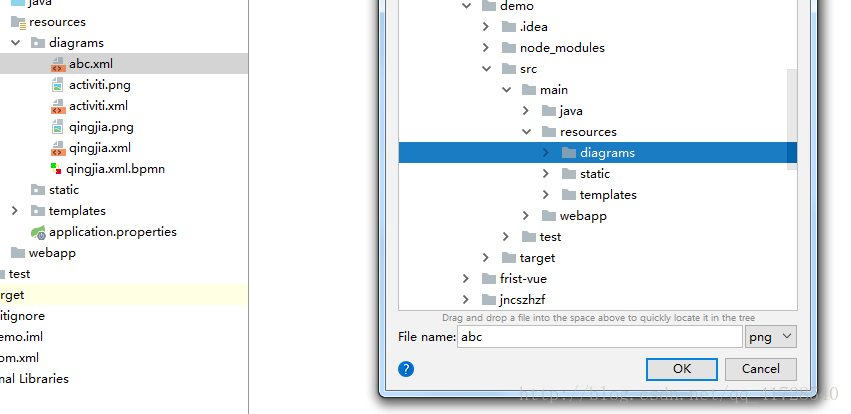

选择刚开始创建的文件夹
出现带后缀为.png的就对了
